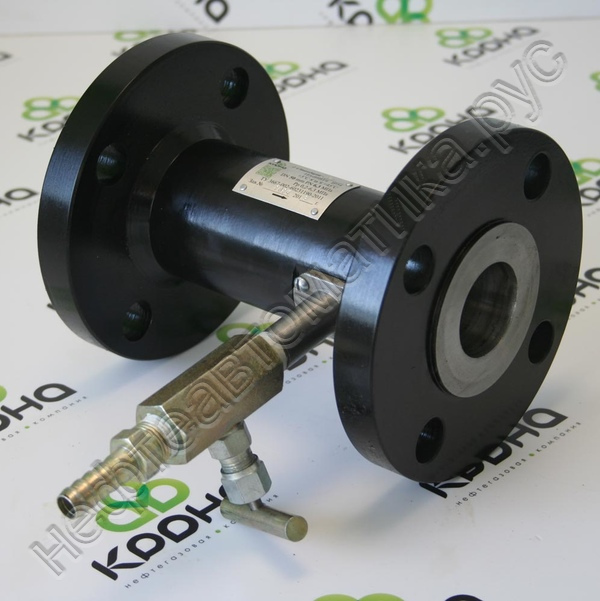

Пробоотборник ручного типа 1 СТАНДАРТ-Р
Назначение пробоотборника ручного типа 1СТАНДАРТ-Р
Пробоотборник ручной «1 СТАНДАРТ-Р»ТУ 3667-002-60231190-2011 предназначен для отбора, проб товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.
Область применения
Пробоотборники для ручного и автоматического отбора проб «1 СТАНДАРТ»ТУ 3667-002-60231190-2011 предназначены для отбора, проб товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.
Эксплуатационное назначение пробоотборника — оперативный контроль качества перекачиваемой нефти и нефтепродуктов.
Функциональное назначение изделия — ручной и автоматический отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.
Пробоотборники для ручного и автоматического отбора проб «1СТАНДАРТ» имеют следующее обозначение:
1.Пробоотборник для ручного отбора проб 1 СТАНДАРТ-Р ТУ 3667-002-60231190-2011;
2.Пробоотборник для автоматического отбора проб 1 СТАНДАРТ-А ТУ 3667-002-60231190-2011;
3.Пробоотборник для автоматического + совмещенный с ручным отбором проб 1 СТАНДАРТ-АЛ ТУ 3667-002-60231190-2011.
Техническое описание ручного пробоотборника 1СТАНДАРТ-Р
Характеристики отбираемых продуктов:
| Наименование показателя | Показатели |
|---|---|
| Объемная доля содержания воды, не более ,% | до 2 |
| Кинематическая вязкость, м2/с, не более | 300*10-6 |
| Температура, ºС | от +5 до +90 |
| Массовая доля механических примесей, не более,% | 0,15 |
| Массовая доля сернистых соединений, не более% | 3,5 |
| Массовая доля содержания парафина, не более, % | 7 |
| Концентрация хлористых солей, г/л, не более | 30 |
| массовая доля содержания воды, %, не более | 98 |
| Давление в трубопроводе, МПа | от 0,2 до 6,3 |
| Содержание свободного газа не допускается. | |
Окружающая среда:
| Пробоотборник ручного типа 1СТАНДАРТ-Р: | |
| Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69, для работы при температуре ,ºС. | от +5 до +45 о С; |
✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .
Технические характеристики пробоотборника ручного типа 1СТАНДАРТ-Р:
| Рабочее давление (PN), МПа | от 0,2 до 6,3 |
| Диаметр трубопровода на месте установки (DN), мм. (стандарт) | 50 |
| при установке пробоотборника на условный диаметр трубопровода (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. в комплекте поставляется устройство пробозаборное щелевого типа или устройство пробозаборное трубчатого типа ЗОНД | |
| Нормативный документ | ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
Средства взрывозащиты изделий изображены в конструкторской документации на изделие, исполнение по взрывозашите согласно ГОСТ Р 51330.0-99.
| Наименование изделия | Исполнение по взрывозащите |
|---|---|
| Пробоотборник для автоматического отбора проб 1СТАНДАРТ-Р | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Устройство пробозаборное щелевого типа | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Устройство пробозаборное трубчатого типа ЗОНД | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Смеситель потока «КРОНА-ВИХРЬ» | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Баллон | Не имеет электрических цепей, установлен во взрывоопасной зоне |
Пробоотборник 1СТАНДАРТ-Р комплектность поставки, габаритные размеры, масса:
| Отбираемый продукт | Комплектующие | Кол, шт | Размеры, мм/ | Масса, кг., не более | СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | Возможна поставка отдельных состовляющих пробоотборника |
|---|---|---|---|---|---|---|
| нефть, нефтепродукты и другая жидкость из трубопровода | Автоматический пробоотборник «1СТАНДАРТ-Р» (DN 50) (пробоотборник: диспергатор, клапан) | 1 | 220х180х175 | 20 | стандартная комплектация пробоотборника 1СТАНДАРТ-Р | поставляется по заказу потребителя | Комплект монтажных частей | 1 | 175х110 | 8 | поставляется по заказу потребителя | Комплект ЗИП | 1 | поставляется по заказу потребителя | Смеситель потока КРОНА-ВИХРЬ (DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | устройство пробозаборное щелевого типа (DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой (DN 80, 100 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками (DN 150, 200, 250, 300, 350, 400 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя |
Автоматический пробоотборник «1СТАНДАРТ-Р» имеет следующее обозначение:
«Автоматический пробоотборник «1СТАНДАРТ-Р», ТУ 3667-002-60231190-2011, где
Автоматический пробоотборник «1СТАНДАРТ-Р» — наименование изделия;
по умолчанию исполнение изделия на условный диаметр DN 50 мм.
ТУ 3667-002-60231190-2011 - номер ТУ.
«Автоматический пробоотборник «1СТАНДАРТ-Р»-100 ТУ 3667-002-60231190-2011, где
Автоматический пробоотборник «1СТАНДАРТ-Р» — наименование изделия;
100 - исполнение изделия на условный диаметр DN, мм.;
ТУ 3667-002-60231190-2011 - номер ТУ.
Пробоотборник 1СТАНДАРТ-Р комплектность поставки, габаритные размеры, масса:
| Отбираемый продукт | Комплектующие | Кол, шт | Размеры, мм/ | Масса, кг., не более | СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | Возможна поставка отдельных состовляющих пробоотборника |
|---|---|---|---|---|---|---|
| нефть, нефтепродукты и другая жидкость из трубопровода | Автоматический пробоотборник «1СТАНДАРТ-Р» (DN 50) (пробоотборник: диспергатор, клапан) | 1 | 220х180х175 | 20 | стандартная комплектация пробоотборника 1СТАНДАРТ-Р | поставляется по заказу потребителя | Комплект монтажных частей | 1 | 175х110 | 8 | поставляется по заказу потребителя | Комплект ЗИП | 1 | поставляется по заказу потребителя | Смеситель потока КРОНА-ВИХРЬ (DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | устройство пробозаборное щелевого типа (DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой (DN 80, 100 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками (DN 150, 200, 250, 300, 350, 400 мм.) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя |
Запасные части для пробоотборника:
| Наименование и маркировка запасных частей для пробоотборника | наименование пробоотборника |
|---|---|
| Диспергатор DN50 | Стандарт-Р |
| Клапан 15с54бк2 ТУ26-07-1418-93 | Стандарт-Р |
| Комплект монтажных частей | Стандарт-Р |
| Фланец 2-50-63 ГОСТ 12821-80 | Стандарт-Р |
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:
Пробоотборник «1СТАНДАРТ»-Р выполнен на базе диспергатора по ГОСТ 2517-2012 для обводной линии DN 50мм.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Пробоотборник ручного типа СТАНДАРТ-Р не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
СЕРТИФИКАТЫ:
1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г.
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 004/2011, ТР ТС 020/2011) №RU Д-RU.АЛ32.В05695 от 10.08.15г.
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС № RU Д-RU.MO10.В.04433 от 28.12.17г.
4. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС N RU Д-RU.HA10.В.01507 от 29.08.2018г.
5. СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ 2517-2012 №РОСС RU.АГ35.Н04724 от 06.09.2017г.
6. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ № С-ЭПБ.001.ТУ00275 от 03.09.2015г.
7. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011) №ТС С-RU.МЮ62.В.04167 от 15.07.2016г.
